漏磁探伤仪全面覆盖铁磁性材料内外缺陷
漏磁探伤仪用于检测铁质铁磁性物质的存在与否或用于检测铁磁性材料的不连续性。本仪器采用磁性敏感元件作为传感器。并且在检测的同时对被检测材料进行有效磁化。铁磁性材料被磁化后,其表面和近表面形成了一个附加的磁场。这个附加的磁场叠加于磁化磁场上,使得原本均匀的磁通发生畸变。磁敏感元件拾取到这一变化,并经仪器做一系列的滤波、放大等处理,zui后交由微处理器分析,zui后在显示器上输出结果。
我们以检测非铁磁性材料(铜棒φ21mm)中夹杂的铁质为例:
1、 探头结构

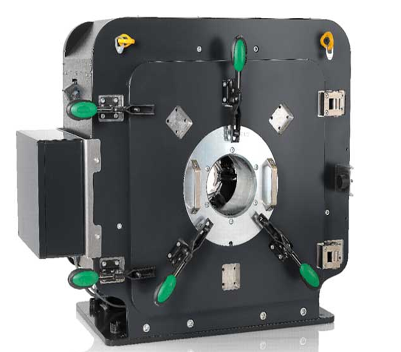

探头采用穿过式结构,铜棒经传输装置轴向传送,经过探头。
在探头的周围布置有六个磁敏感元件,每个磁敏感元件的检测宽度为5-10mm。
为达到不漏检的目的,本仪器共配有三个探头,每个探头中的六个磁敏感元件相对于相邻的探头在周向上错开15 °。因此本仪器共配置了18磁敏感元件,并且均匀地分布在铜棒周围。
2、 工作原理
当铜棒经过探头孔时,位于探头中的磁化装置产生的均匀磁力线穿过铜棒。由于铜的磁导率为1,所以不会对磁场施加扰动,磁敏感元件不会检没出信号。而当铜棒中夹杂有铁质的时候,铁质的磁导率远大于1,这使原本均匀的磁场局部发生了畸变,磁敏感元件感应到以后送到仪器处理,并根据要求将结果输出到人机界面并且发送信号到分选装置,挑选出夹有铁质的铜棒。
漏磁探伤仪的特点:
本仪器只对铁磁性物质敏感,而不管构成被检的非磁性材料本身的外形如何。所以也可以检测表面非常粗糙的材料。
